| 容器罐槽系列》實驗室酶解罐,衛生級生物酶溶解攪拌罐,不銹鋼反應釜 |
|
| |
| 不銹鋼酶解反應罐(實驗小中試型/35L)主要技術參數: |
| |
| |
| 結構形式:上下橢圓型封頭/三層/全密封結構 |
攪拌軸封密封形式:機械密封 |
| 公稱容積:35L(不含上封頭容積) |
攪拌調速范圍:0~155r/min(每分鐘轉速) |
| 工作壓力:罐內:常壓~02MPa/夾套:0.3MPa |
夾套換熱介質:蒸汽/水(均由用戶自理) |
| 工作溫度:罐內≤130℃C/夾套≤135℃℃ |
進出料口規格:032/051管(快裝卡盤連接) |
| 攪拌功率:0.55KW+0.03KW/380V/變頻電機 |
出料口離地:400mm |
| 罐體材質:不銹鋼(SUS304) |
設備重量:133kg(空重) |
| 罐體內表面處理形式:鏡面拋光(內表面粗糙度Ra=0.4um) |
| 外形尺寸:長880x寬550x高1650mm(不含夾套蒸汽管道連接尺寸) |
| 其它管口配置:快開式投料孔(289)、CIP口(021管/快裝卡盤連接)、呼吸口、進氣口、夾套蒸汽冷熱媒進出口等。 |

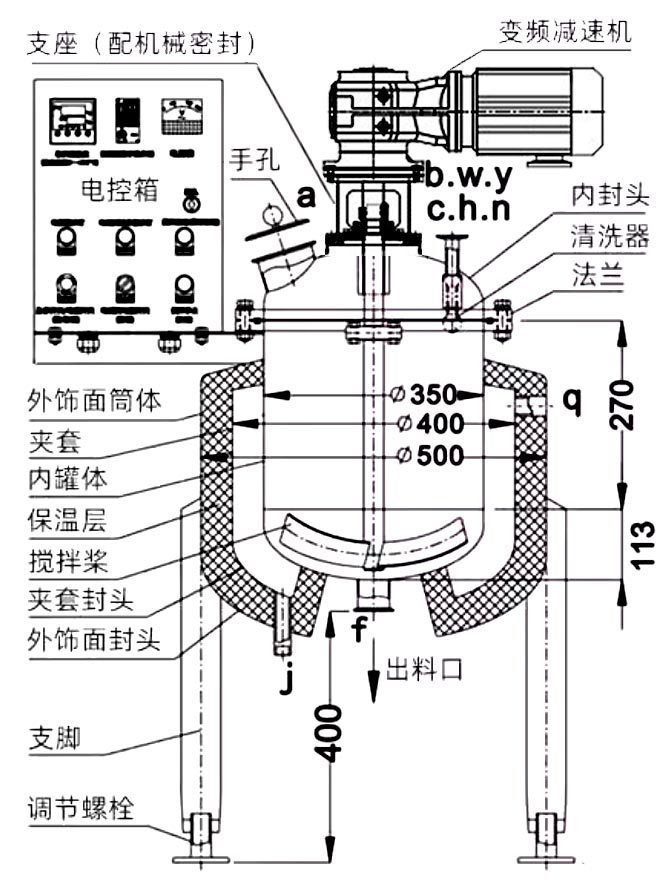

| 不銹鋼酶解反應罐(實驗小中試型/35L)產品結構： |
|

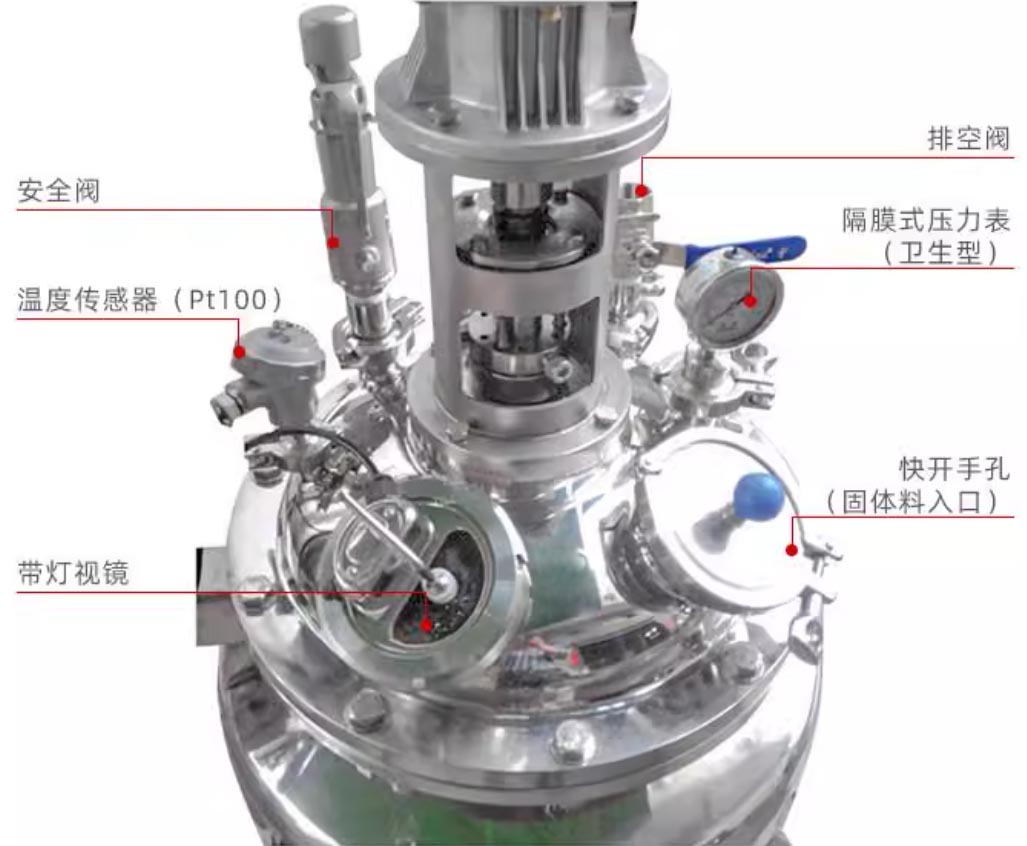

| 不銹鋼酶解反應罐(實驗小中試型/35L)罐蓋功能件布置示意圖： |
| |
|

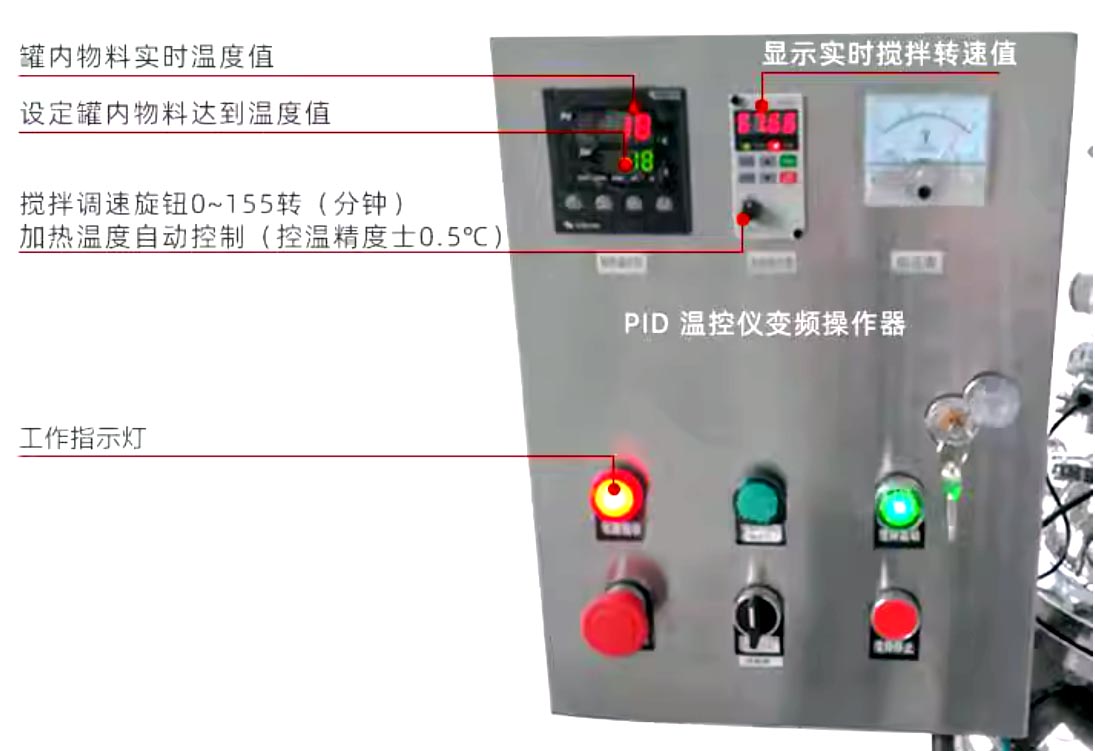

| 不銹鋼酶解反應罐(實驗小中試型/35L)電控箱配置示意圖： |
| |
|
| 不銹鋼酶解反應罐概述： |
| |
一.酶解正義/酶解技術
由酶催化的分解作用。"酶”一能夠分解各種有機高分子，使其變?yōu)槭且环N生物催化劑，有機小分子， 便于機體同化。 有它參與可以提高反應速率， 因此， 有酶參與的分解反應統稱為 “酶解反應。"
二.酶解罐作用:
用于特定酶與物質在適宜的溫度值與 pH 值條件下進行充分?jǐn)嚢瑁⑹怪附饧稗D(zhuǎn)化某物質的酶反應設備 (如用淀粉酶水解淀粉為葡萄糖)。
三.酶解罐應用范圍:
一泛用于食品、 飲料、生物工程、 制藥等行業，
四·酶解罐主要功能:
可加熱、冷卻、保溫、攪拌， 并具備滅酶 (酶滅活)功能。
五.酶解罐容積(規格)分類:
實驗型:15L、20L、25L、40L、50L、80L、100L等系列規格。
中試型:200L、300L、400L、500L、800L、1000L等系列規格。
規模生產型:2000L、3000L、4000L、5000L、8000L、10000L~50000L等系列規格
六.酶解罐附件配置:
快開式衛生手孔、 視燈鏡、呼吸器、 CIP 清洗器、溫度計 (液晶數顯式或指針式)、料液進出口、采樣口、 pH計口、 SIP 滅菌口 (供選)、 液位顯示裝置 (供選)、夾套冷/熱媒進出口等接口。 攪拌裝置運轉狀態:攪拌傳動系統負載運轉平穩無異常聲響，負載運轉噪聲≤40 dB(A)「低于國家及部頒標準的<75dB(A)]。大大降低車間的噪聲污染，給一線操作工人創造良好的勞動條件。
七.酶解罐材質:
不銹鋼 SUS304 或 SUS316L
八.酶解罐使用條件:
用戶需具備蒸汽(或熱水)、水、 電等其它配套設施。注:如無蒸汽熱源(或熱水)<500L的酶解罐可采用電加熱，但不推薦使用。
|
|
| |
| 不銹鋼酶解反應罐(實驗小中試型/35L)說明 |
| |
一.概述:該不銹鋼酶解反應罐 (M 型/實驗小中試型/容積 35L) 系我公司為國內某高校制造的小中試用的酶解反應設備(需滿足用戶采用不同物料與不同工藝要求的小試或中試使用;達到一機多用的目的)，整機設計制造符合更嚴格、苛刻的2010版“GMP”規范要求， 達到使用經濟、 安全、高效、 衛生、 清洗徹底與拆洗方便的目的。
該不銹鋼酶解反應罐能滿足如下的工藝要求:
1.裝料范圍;最少裝料量 8L，最大裝料量 30L。
2.罐內適用壓力范圍;常壓~0.3MPa。
3.適用溫度范圍:常溫 ~130℃(在此溫度值范圍內均可)。
4.適用物料廣泛 :粉狀物+液體、 液+液、有粘稠度或濃度大的物料等
二.設備結構形式:上下圓封頭、底出料
三.不銹鋼酶解反應罐功能與特性:
可加熱(夾套采用蒸汽加熱，罐內物料溫度自動控制)保溫、冷卻、攪拌、滅酶(酶滅活)，
并具有如下特點:
1.罐體內膽及與料液接觸部件均采用不銹鋼 304，罐體其余材料也均采用不銹鋼 304。
2.內膽鏡面拋光處理 (粗糙度 Ra≤0.4um),外飾面筒體鏡面拋光處理， 整潔美觀。
3.攪拌裝置采用變頻電機與擺線減速機組合(變頻調速范圍: 0-155r/min)， 滿足不同裝載量與不同工藝參數對攪拌的要求， 調速方便 (僅旋轉變頻數字操作器上的旋鈕即可)并在線實時讀取攪拌轉速值、輸出頻率、輸出電流等數值。負載運4.攪拌裝置運轉狀態;罐內料液混合快速、均勻，攪拌傳動系統負載運轉平穩，轉噪聲≤35dB
(A)[遠低于國家相關標準的<75dB(A)]，大大降低實驗室的噪聲污染
5.攪拌軸封采用衛生、 耐磨、耐壓機械密封， 安全可靠。
6.罐頂設置投料口， 加料方便 ; 內置 360°旋轉式球形清洗器， 清洗徹底; 罐頂并設置帶刮板圓形視鏡， 有效刮凈視鏡玻璃鏡面因罐內溫度上升后產生的水汽， 便于清晰觀察罐內物料狀態;罐底出料干凈無料液滯留。
7.罐內物料加熱溫度自動控制， 控溫靈敏精度高 (≤士 1℃,采用 PID 智能溫控儀與 Pt100傳感器，設置簡便，經濟耐用)。
8.所有工藝接口均采用短快裝連接，光滑易清洗裝配拆卸方便， |

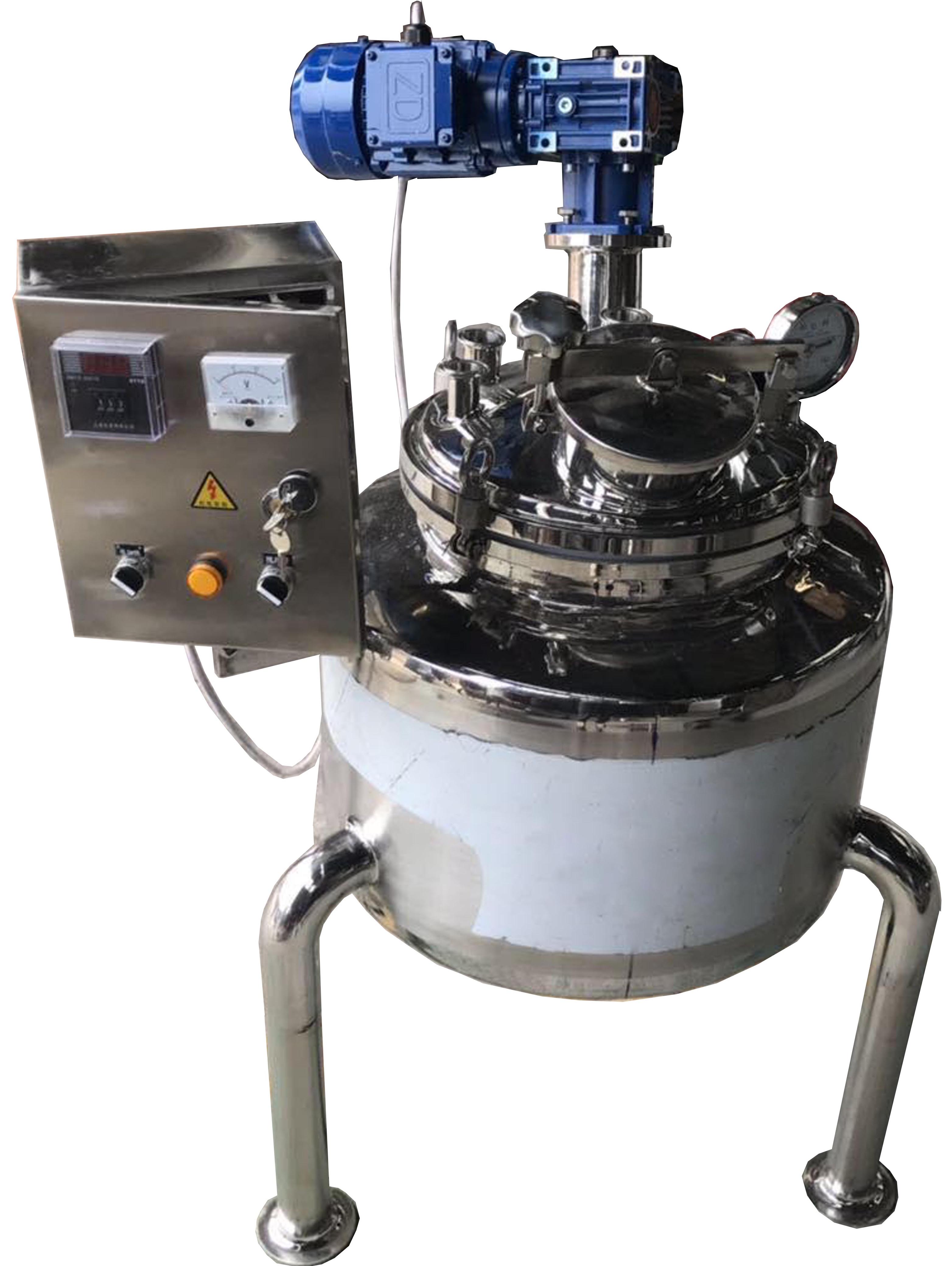

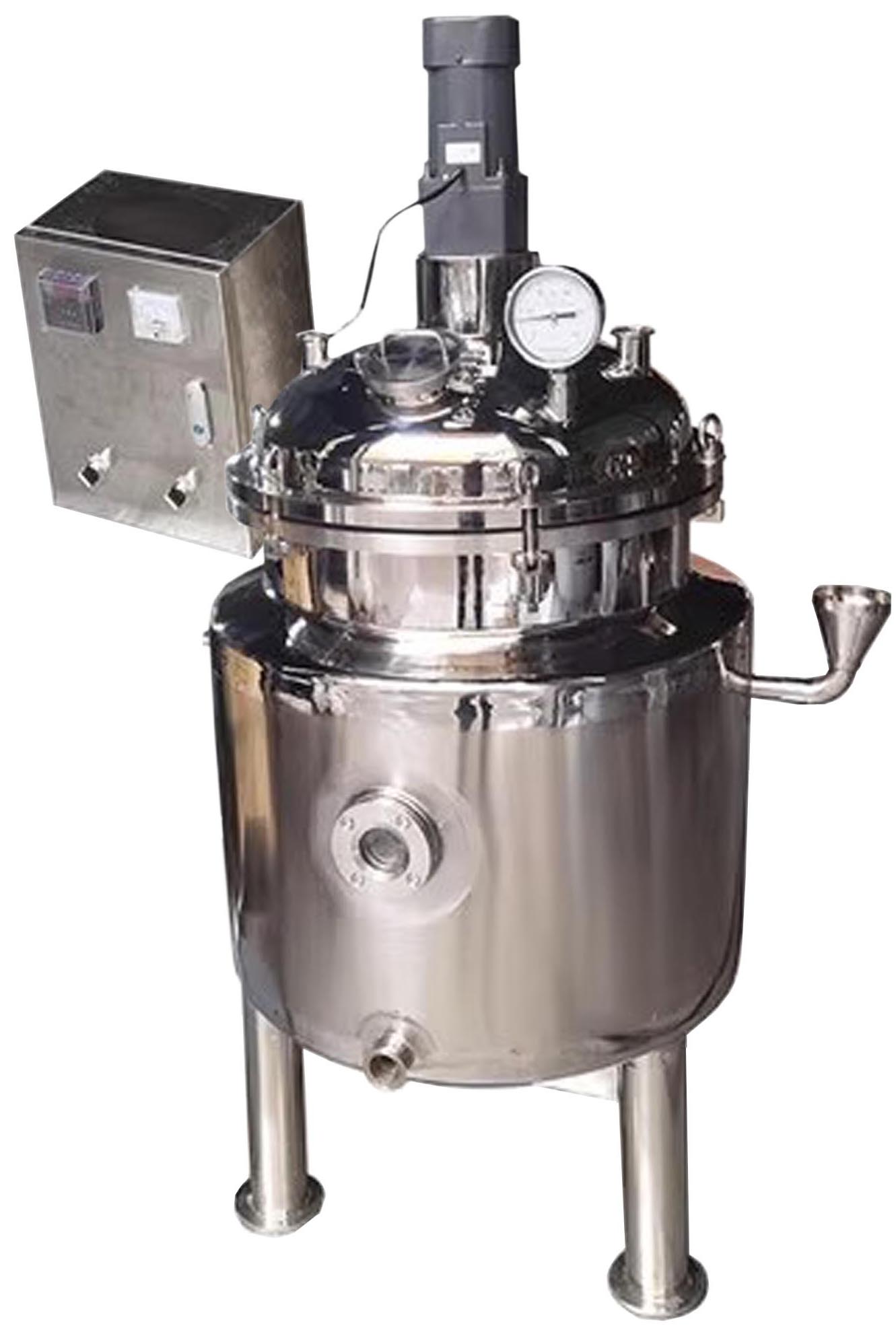

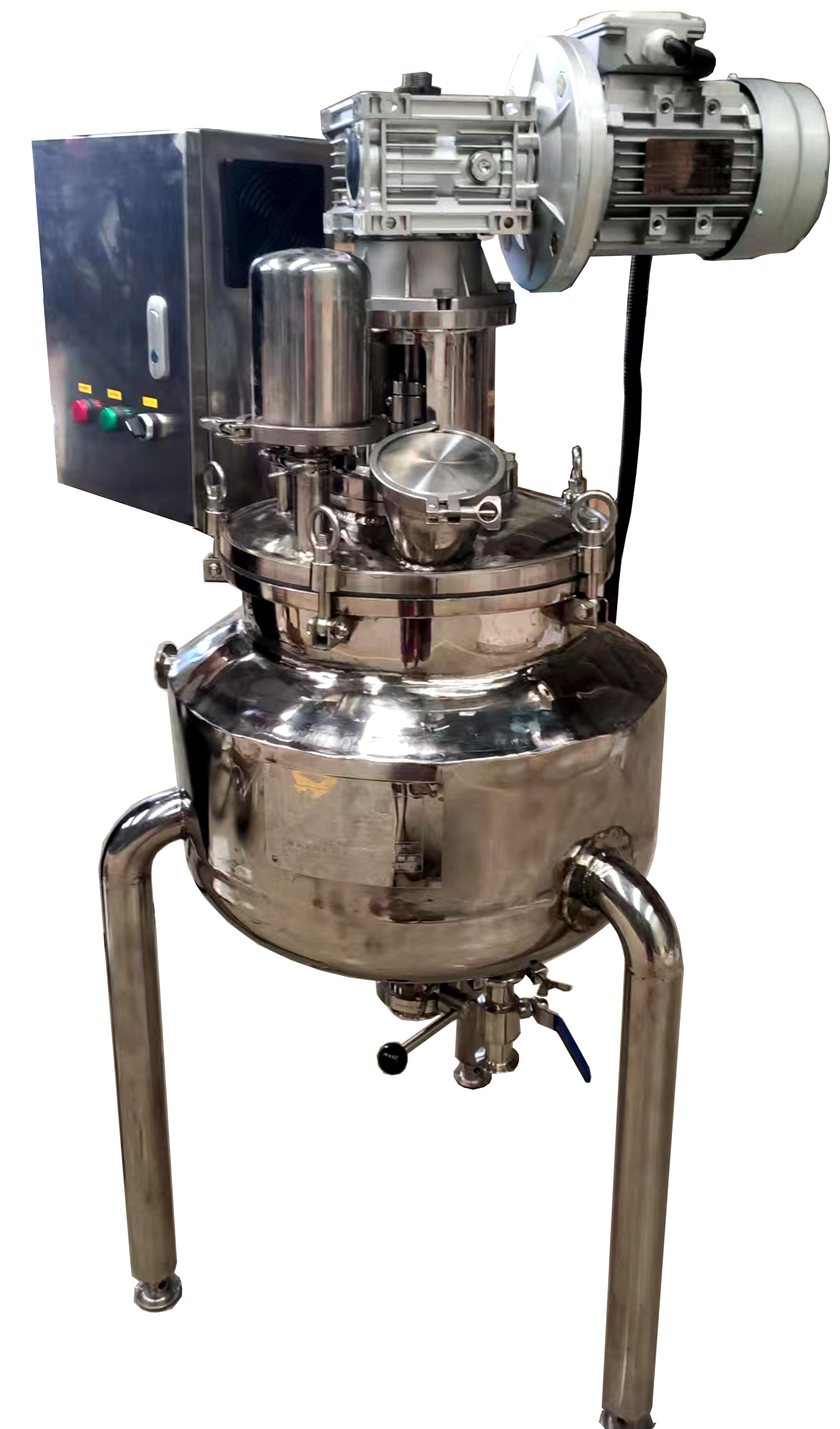

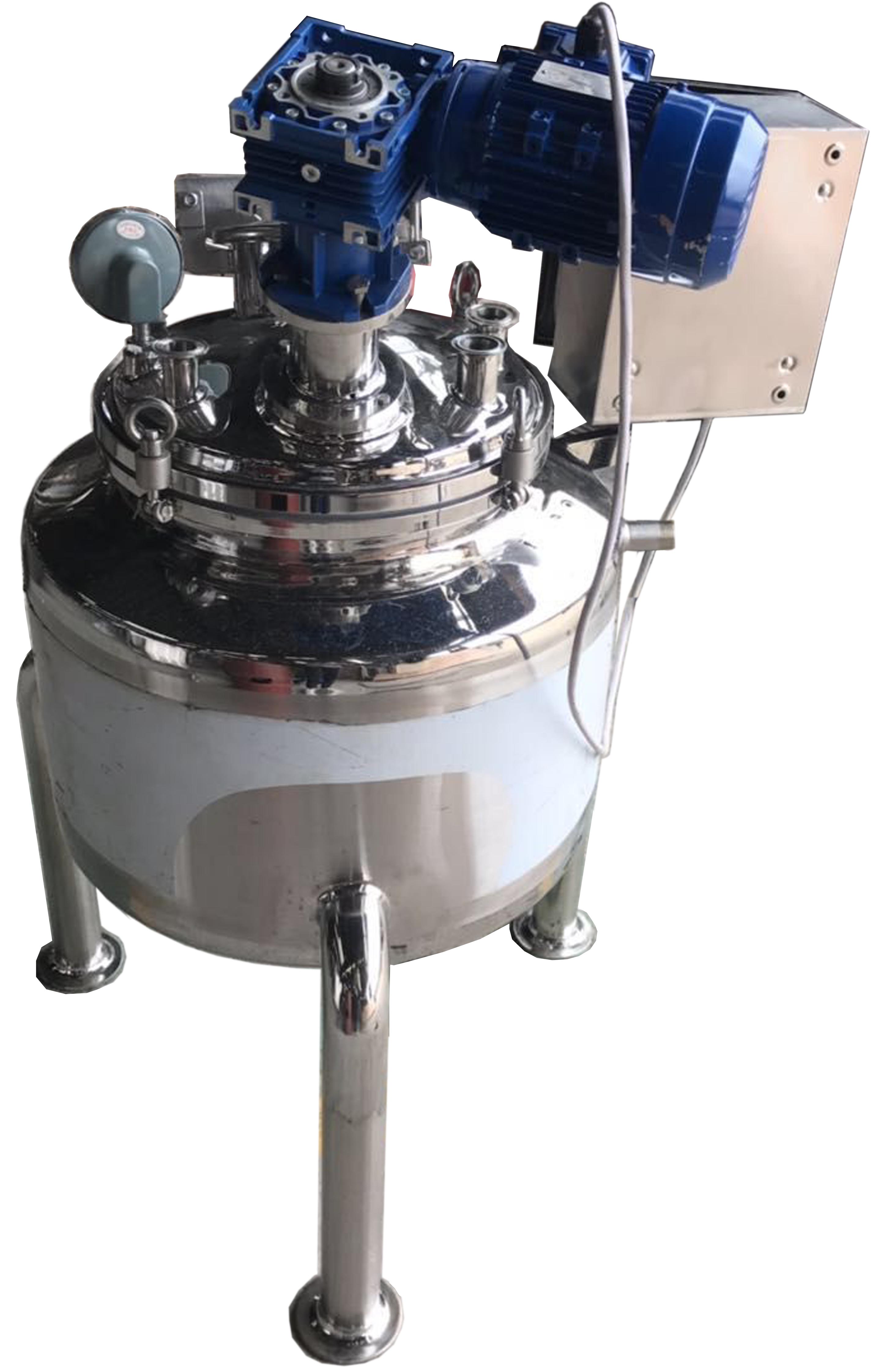

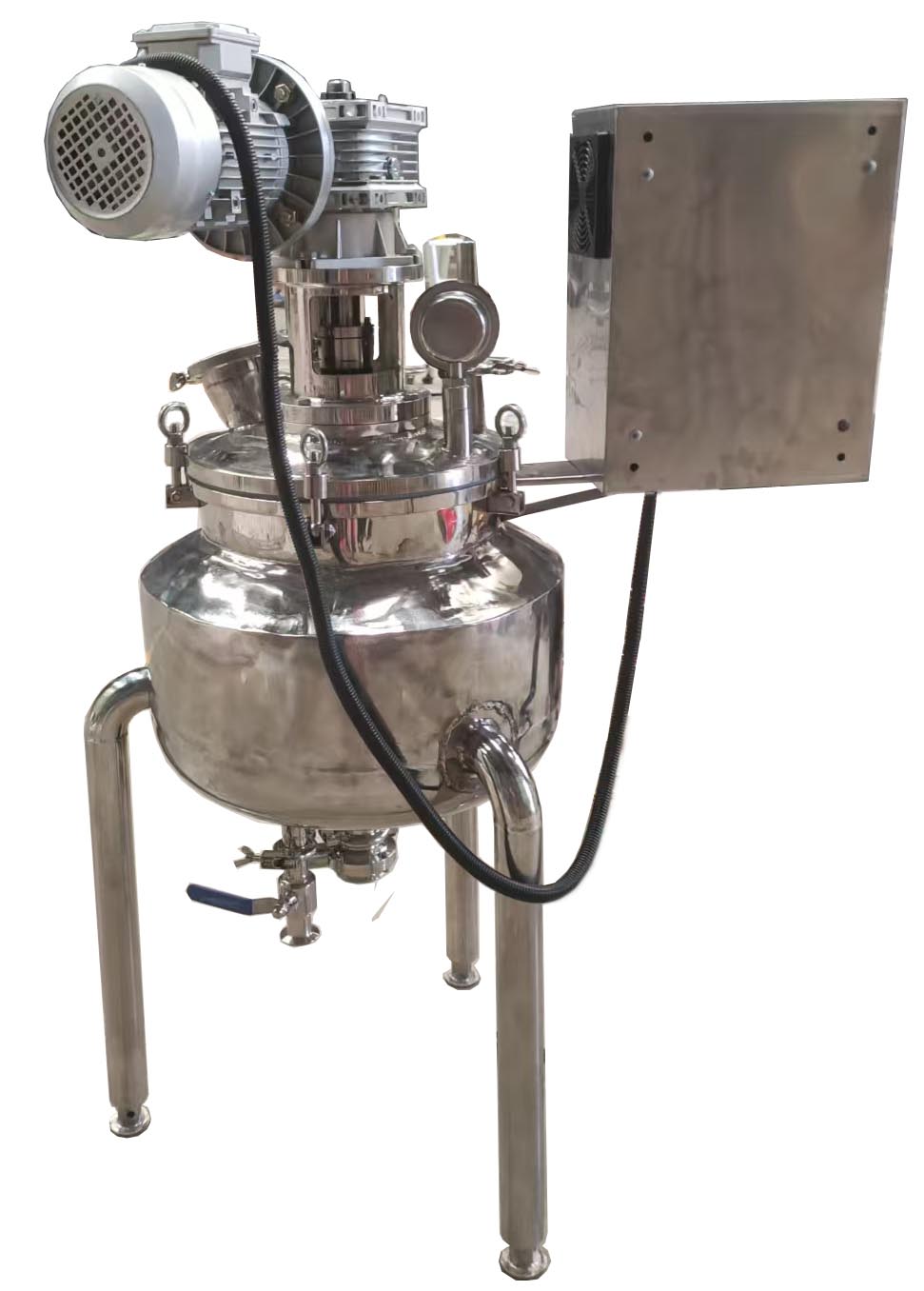

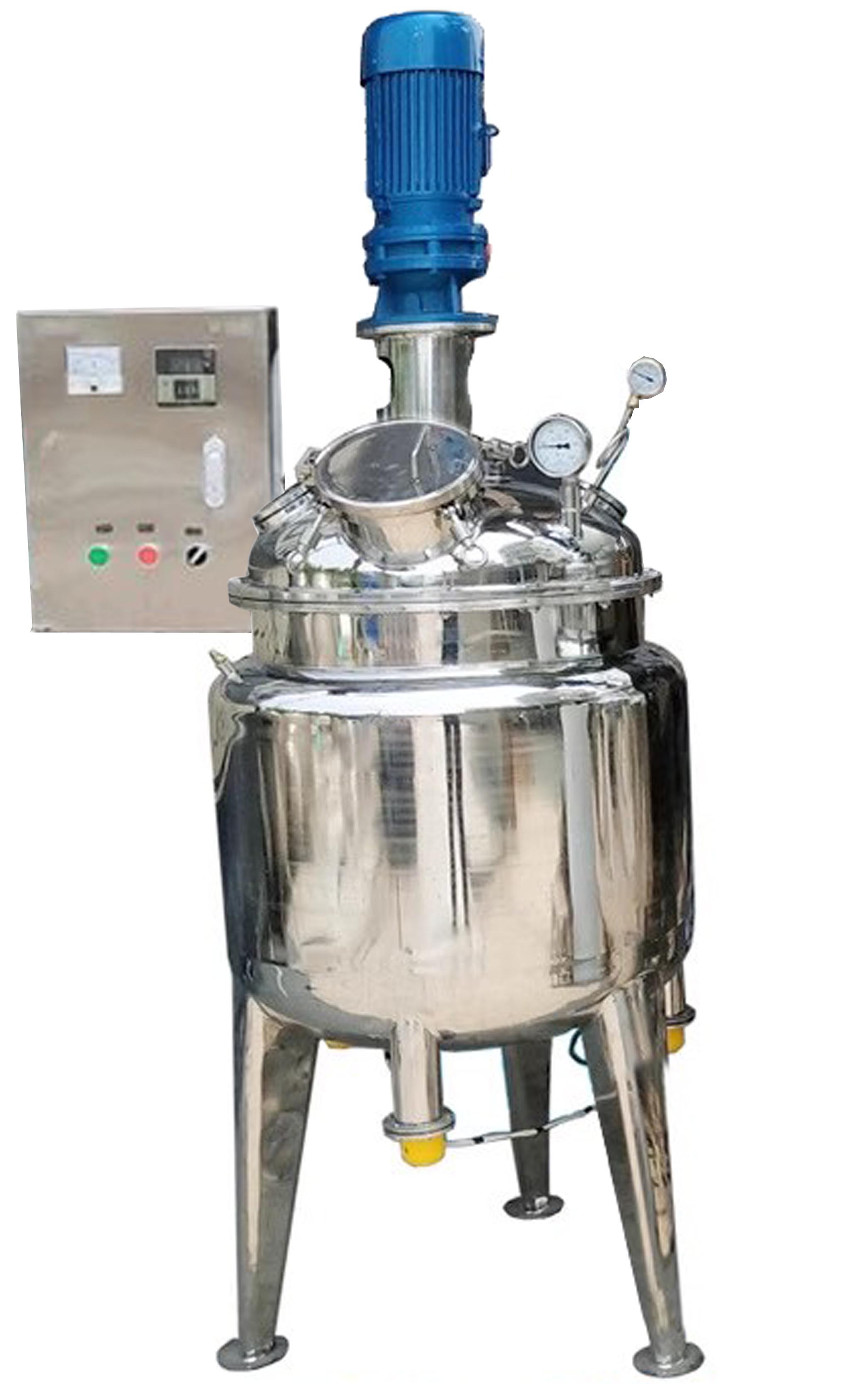

| 不銹鋼酶解反應罐(實驗小中試型/35L)產品實拍： |
| |
|
| |
| |
|
|
